Màn ghép viền mỏng và Quy trình lắp đặt hệ thống

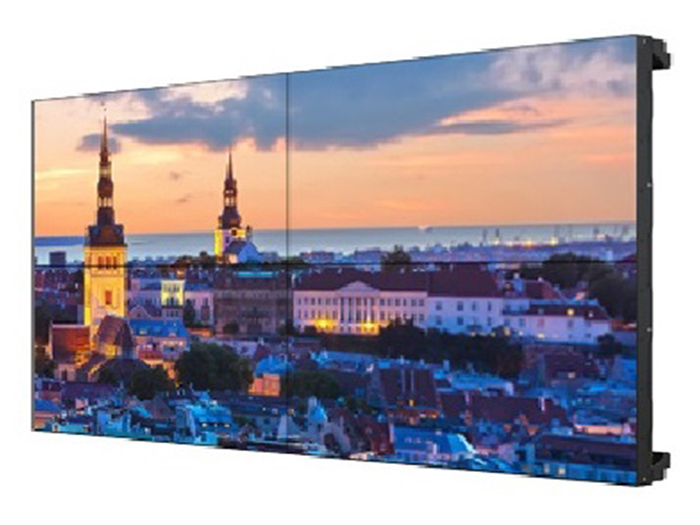

Màn ghép (Video Wall) là hệ thống gồm nhiều màn hình chuyên dụng được ghép sát với nhau theo dạng hàng và cột để tạo thành một màn hình hiển thị kích thước lớn.

Khác với TV thông thường, màn hình ghép LCD chuyên dụng có viền rất mỏng, giúp giảm khoảng cách giữa các màn hình. Một số dòng màn hình ghép hiện nay có đường ghép khoảng 0.8 mm, 1.8 mm, 3.5 mm tạo cảm giác hình ảnh liền mạch hơn khi hiển thị nội dung trên toàn bộ Video Wall.

Màn hình ghép viền mỏng (Video Wall) được sử dụng phổ biến tại trung tâm điều hành, phòng giám sát, NOC, SOC, IOC, phòng họp và các khu vực cần hiển thị lượng lớn thông tin. Để hệ thống hoạt động ổn định, hình ảnh đồng đều và các màn hình được căn chỉnh chính xác, quá trình lắp đặt cần thực hiện theo một quy trình kỹ thuật chặt chẽ.

Vậy quy trình lắp đặt hệ thống màn ghép viền mỏng gồm những bước nào? Cần lưu ý gì khi thi công? Hãy cùng HCOM tìm hiểu chi tiết.

Nội dung bài viết

1. Khảo sát vị trí lắp đặt màn hình ghép

Khảo sát hiện trường là bước đầu tiên và có ảnh hưởng trực tiếp đến phương án thiết kế hệ thống.

Đội ngũ kỹ thuật cần xác định kích thước khu vực lắp đặt, kết cấu tường hoặc khung chịu lực, khoảng cách quan sát, chiều cao màn hình, vị trí tủ rack và hệ thống nguồn điện.

Bên cạnh đó, cần khảo sát đường đi của các loại cáp tín hiệu, cáp mạng và cáp nguồn để đảm bảo quá trình thi công thuận tiện cũng như đáp ứng yêu cầu về thẩm mỹ.

Đối với phòng Control Room hoặc trung tâm điều hành hoạt động liên tục, các yếu tố như khả năng bảo trì, thông gió và không gian thao tác phía sau màn hình cũng cần được tính toán ngay từ giai đoạn này.

2. Xác định cấu hình hệ thống Video Wall

Sau khi khảo sát, đơn vị triển khai sẽ xác định cấu hình phù hợp với nhu cầu hiển thị.

Ví dụ, hệ thống có thể sử dụng màn hình LCD 55 inch và bố trí theo cấu hình:

2×2: 4 màn hình.
3×3: 9 màn hình.
4×3: 12 màn hình.
4×4: 16 màn hình.
5×2: 10 màn hình.

Ngoài số lượng màn hình, một yếu tố quan trọng là **độ rộng đường ghép (bezel-to-bezel)**. Các dòng màn hình ghép chuyên dụng hiện nay có thể sở hữu đường ghép rất mỏng, giúp giảm khoảng cách giữa các màn hình và tạo nên một không gian hiển thị liền mạch hơn.

Việc lựa chọn cấu hình cần dựa trên kích thước phòng, khoảng cách người xem, số lượng nguồn tín hiệu và lượng thông tin cần hiển thị đồng thời.

3. Chuẩn bị khung giá đỡ màn hình ghép

Khung giá đỡ quyết định độ chính xác và sự ổn định của toàn bộ hệ thống Video Wall.

Tùy theo điều kiện công trình, màn hình có thể được lắp trực tiếp lên tường, sử dụng hệ thống khung độc lập hoặc giá đỡ chuyên dụng.

Đối với màn hình ghép viền siêu mỏng, giá đỡ cần có khả năng tinh chỉnh vị trí theo nhiều hướng. Điều này giúp kỹ thuật viên căn chỉnh từng màn hình sao cho khoảng cách giữa các tấm đồng đều.

Khung cũng phải đảm bảo khả năng chịu tải phù hợp với tổng trọng lượng của hệ thống.

Một sai lệch nhỏ ở phần khung có thể trở nên rất rõ ràng khi lắp nhiều màn hình cạnh nhau. Vì vậy, việc đo đạc độ cao, độ phẳng và cân bằng của khung cần được thực hiện cẩn thận trước khi đưa màn hình lên.

4. Lắp đặt từng màn hình lên hệ thống khung

Sau khi hoàn thiện và kiểm tra khung, kỹ thuật viên tiến hành lắp từng màn hình.

Thông thường, quá trình lắp đặt được thực hiện theo thứ tự đã tính toán trước nhằm thuận tiện cho việc căn chỉnh và đấu nối.

Đây là công đoạn cần đặc biệt cẩn thận bởi màn hình ghép có phần viền rất mỏng. Khi đưa các màn hình sát nhau, cần hạn chế tối đa tác động hoặc lực ép trực tiếp lên mép panel.

Kỹ thuật viên sẽ liên tục kiểm tra vị trí, độ cân bằng và khoảng cách giữa các màn hình trước khi cố định hoàn toàn.

5. Căn chỉnh khoảng cách giữa các màn hình

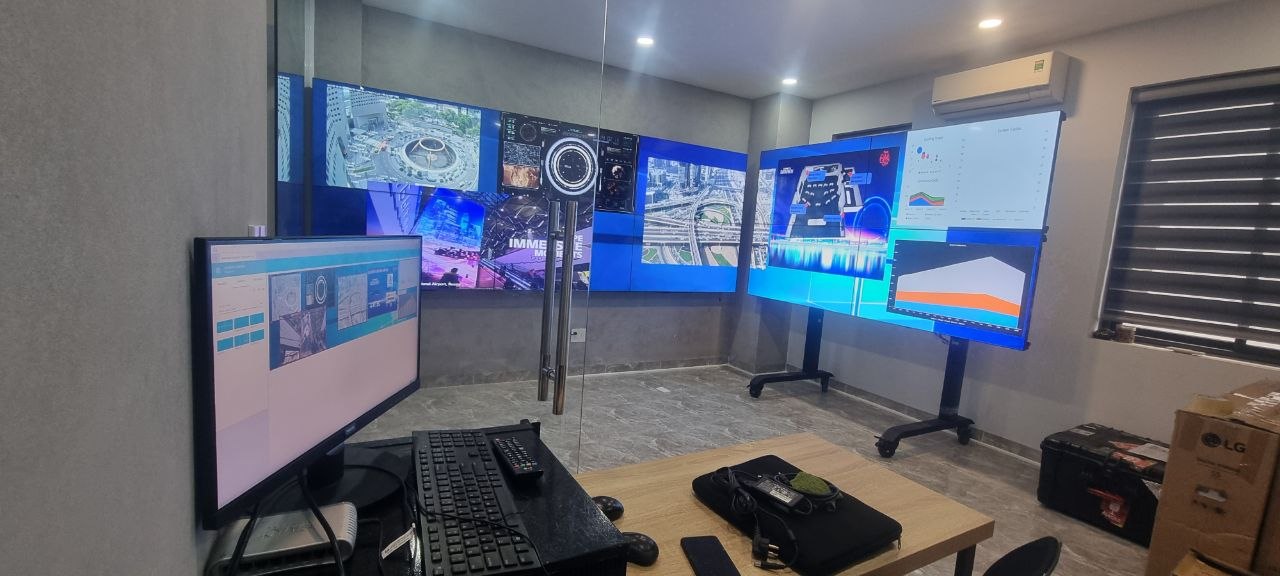

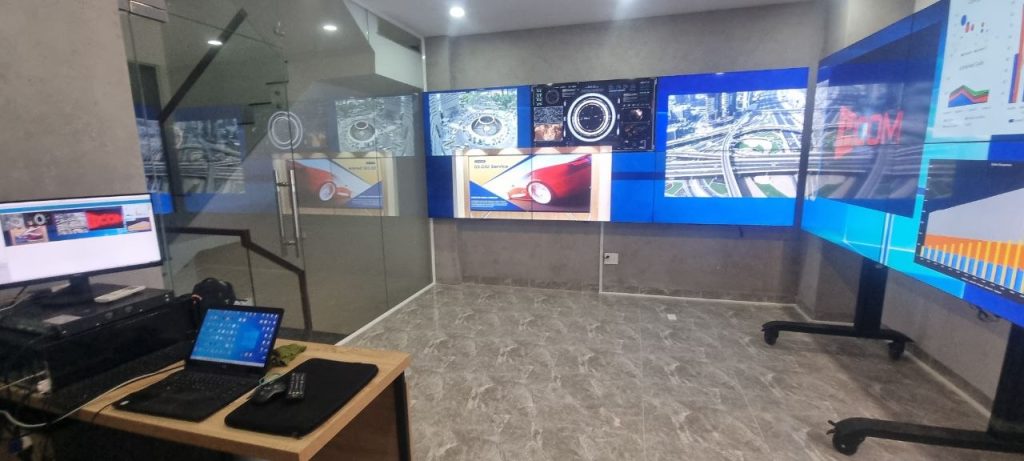

Hệ thống màn ghép hệ 2X3 và hệ màn ghép giá di động hệ 2×2

Một trong những công đoạn quan trọng nhất khi lắp đặt màn hình ghép viền mỏng là căn chỉnh cơ khí.

Mục tiêu là đảm bảo các màn hình nằm trên cùng một mặt phẳng, các cạnh thẳng hàng và khoảng cách đường ghép đồng đều.

Nếu căn chỉnh không chính xác, toàn bộ Video Wall có thể xuất hiện tình trạng màn hình cao thấp không đều, bề mặt trước sau lệch nhau hoặc khoảng cách giữa các đường ghép không đồng nhất.

Đặc biệt với những hệ thống sử dụng màn hình có đường ghép rất nhỏ như 0,88 mm, sai lệch cơ khí dù nhỏ cũng dễ nhận thấy khi quan sát toàn bộ màn hình ghép.

Vì vậy, công đoạn này thường cần được kiểm tra và tinh chỉnh nhiều lần.

6. Đấu nối nguồn điện và tín hiệu

Sau khi hoàn thiện phần cơ khí, kỹ thuật viên tiến hành đấu nối hệ thống.

Một hệ thống màn hình ghép thường bao gồm nhiều thành phần như màn hình LCD chuyên dụng, bộ điều khiển Video Wall, máy tính hoặc workstation, hệ thống cáp HDMI/DisplayPort, cáp mạng, cáp điều khiển và nguồn điện.

Tùy theo khoảng cách truyền dẫn, hệ thống có thể sử dụng cáp HDMI thông thường, HDMI quang hoặc các giải pháp truyền tín hiệu qua mạng.

Dây cáp cần được đánh dấu rõ ràng và sắp xếp khoa học để thuận tiện cho quá trình vận hành, kiểm tra và bảo trì sau này.

7. Kết nối bộ điều khiển Video Wall

Đối với các hệ thống Control Room chuyên nghiệp, **Video Wall Controller** đóng vai trò quan trọng trong việc tiếp nhận, xử lý và phân phối nguồn tín hiệu lên màn hình ghép.

Các nguồn tín hiệu có thể đến từ máy tính, camera giám sát, hệ thống CCTV, server, hệ thống quản lý vận hành hoặc các nguồn video khác.

Bộ điều khiển cho phép tổ chức nhiều cửa sổ nội dung trên Video Wall, thay đổi kích thước, vị trí và bố cục hiển thị tùy theo nhu cầu vận hành.

Ví dụ, tại một trung tâm giám sát, người vận hành có thể đồng thời hiển thị camera CCTV, bản đồ GIS, dashboard, phần mềm quản lý và các nguồn máy tính khác trên cùng một hệ thống màn hình ghép.

8. Cấu hình bố cục màn hình ghép

Sau khi hoàn tất kết nối phần cứng, kỹ thuật viên tiến hành cấu hình hệ thống.

Trước tiên cần thiết lập đúng số hàng và số cột tương ứng với cấu hình thực tế, chẳng hạn 3×3, 4×3 hoặc 5×2.

Tiếp theo là kiểm tra độ phân giải, tỷ lệ hình ảnh, vị trí từng màn hình và phương thức nhận tín hiệu.

Với hệ thống sử dụng Video Wall Controller chuyên dụng, kỹ thuật viên sẽ thiết lập các layout phục vụ từng nhu cầu vận hành.

Ví dụ:

Layout 1: Hiển thị một nguồn tín hiệu toàn màn hình.

Layout 2: Chia Video Wall thành nhiều khu vực để hiển thị nhiều nguồn.

Layout 3: Ưu tiên một nguồn tín hiệu chính ở trung tâm và bố trí các nguồn giám sát xung quanh.

Việc chuẩn bị sẵn các layout giúp người vận hành chuyển đổi nhanh giữa các kịch bản sử dụng.

9. Cân chỉnh màu sắc và độ sáng

Sau khi lắp đặt, các màn hình có thể xuất hiện sự khác biệt nhỏ về độ sáng hoặc màu sắc.

Nếu không được cân chỉnh, khi hiển thị một hình ảnh trải rộng trên toàn bộ Video Wall, người xem có thể nhận thấy sự khác biệt giữa từng tấm màn hình.

Do đó, kỹ thuật viên cần kiểm tra và cân chỉnh các thông số cần thiết để tạo sự đồng đều cho toàn bộ hệ thống.

Đối với phòng điều hành hoạt động 24/7, mức độ sáng cũng cần được thiết lập phù hợp với điều kiện ánh sáng trong phòng, vừa đảm bảo khả năng quan sát vừa tạo sự thoải mái cho người vận hành.

10. Kiểm tra và chạy thử toàn bộ hệ thống

Trước khi bàn giao, hệ thống màn hình ghép cần được chạy thử và kiểm tra tổng thể.

Các nội dung kiểm tra bao gồm chất lượng hình ảnh, tín hiệu đầu vào, khả năng hiển thị toàn màn hình, chia cửa sổ, chuyển đổi layout, điều khiển màn hình và hoạt động của Video Wall Controller.

Đồng thời, kỹ thuật viên cần kiểm tra hệ thống trong một khoảng thời gian nhất định để phát hiện các vấn đề về tín hiệu, nhiệt độ, nguồn điện hoặc kết nối.

Chỉ khi toàn bộ hệ thống hoạt động ổn định mới tiến hành nghiệm thu và bàn giao cho khách hàng.

Những lưu ý khi lắp đặt màn hình ghép viền mỏng

Một hệ thống Video Wall đẹp không chỉ phụ thuộc vào chất lượng màn hình. Chất lượng thi công và khả năng tích hợp hệ thống có ảnh hưởng rất lớn đến hiệu quả sử dụng lâu dài.

Đặc biệt, cần chú ý đến độ chính xác của khung giá đỡ, khoảng cách giữa các panel, khả năng bảo trì, hệ thống cáp tín hiệu và nguồn điện.

Đối với hệ thống quy mô lớn, việc lựa chọn **Video Wall Controller** cũng rất quan trọng. Bộ điều khiển cần đáp ứng số lượng nguồn đầu vào, số lượng màn hình đầu ra, độ phân giải và khả năng mở rộng trong tương lai.

HCOM – Tư vấn và triển khai hệ thống màn hình ghép chuyên nghiệp

HCOM cung cấp và tích hợp các giải pháp màn hình ghép LCD, màn hình LED, Video Wall Controller và hệ thống hiển thị chuyên dụng cho nhiều mô hình như trung tâm điều hành, phòng giám sát, IOC, NOC, SOC, phòng họp và trung tâm chỉ huy.

Không chỉ cung cấp thiết bị, HCOM thực hiện đồng bộ các công đoạn từ khảo sát, tư vấn thiết kế, lựa chọn màn hình, thiết kế khung giá, thi công lắp đặt, cấu hình Video Wall Controller đến chạy thử và bàn giao hệ thống.

Với các dự án Control Room yêu cầu vận hành liên tục, giải pháp được tính toán dựa trên nhu cầu hiển thị thực tế, số lượng nguồn tín hiệu, khả năng mở rộng và yêu cầu vận hành của khách hàng.

Kết luận

Quy trình lắp đặt hệ thống màn ghép viền mỏng cần được thực hiện đồng bộ từ khảo sát, thiết kế, lắp đặt khung, căn chỉnh màn hình, đấu nối tín hiệu đến cấu hình và chạy thử.

Đặc biệt với những hệ thống có đường ghép siêu mỏng, yêu cầu về độ chính xác trong thi công càng cao. Một hệ thống được thiết kế và lắp đặt đúng kỹ thuật không chỉ mang lại hình ảnh liền mạch, chuyên nghiệp mà còn giúp tăng độ ổn định và thuận tiện trong quá trình vận hành, bảo trì lâu dài.

HCOM cung cấp giải pháp màn hình ghép và Video Wall đồng bộ, đáp ứng nhu cầu từ phòng giám sát quy mô nhỏ đến các trung tâm điều hành và Control Room chuyên nghiệp.
